سي إل-630MSY
LEYO
| الكمية: | |
|---|---|
| تصدير PDF | |

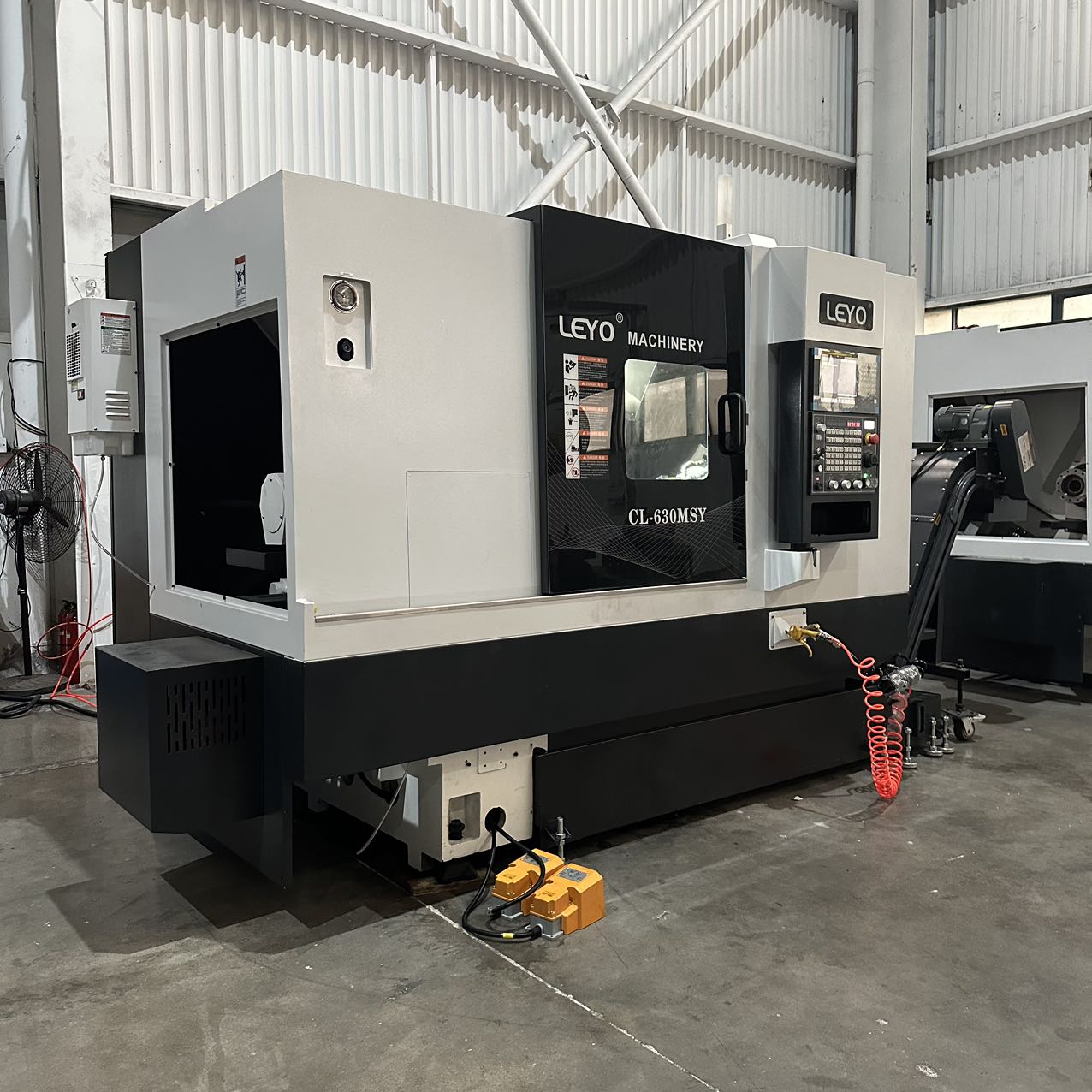

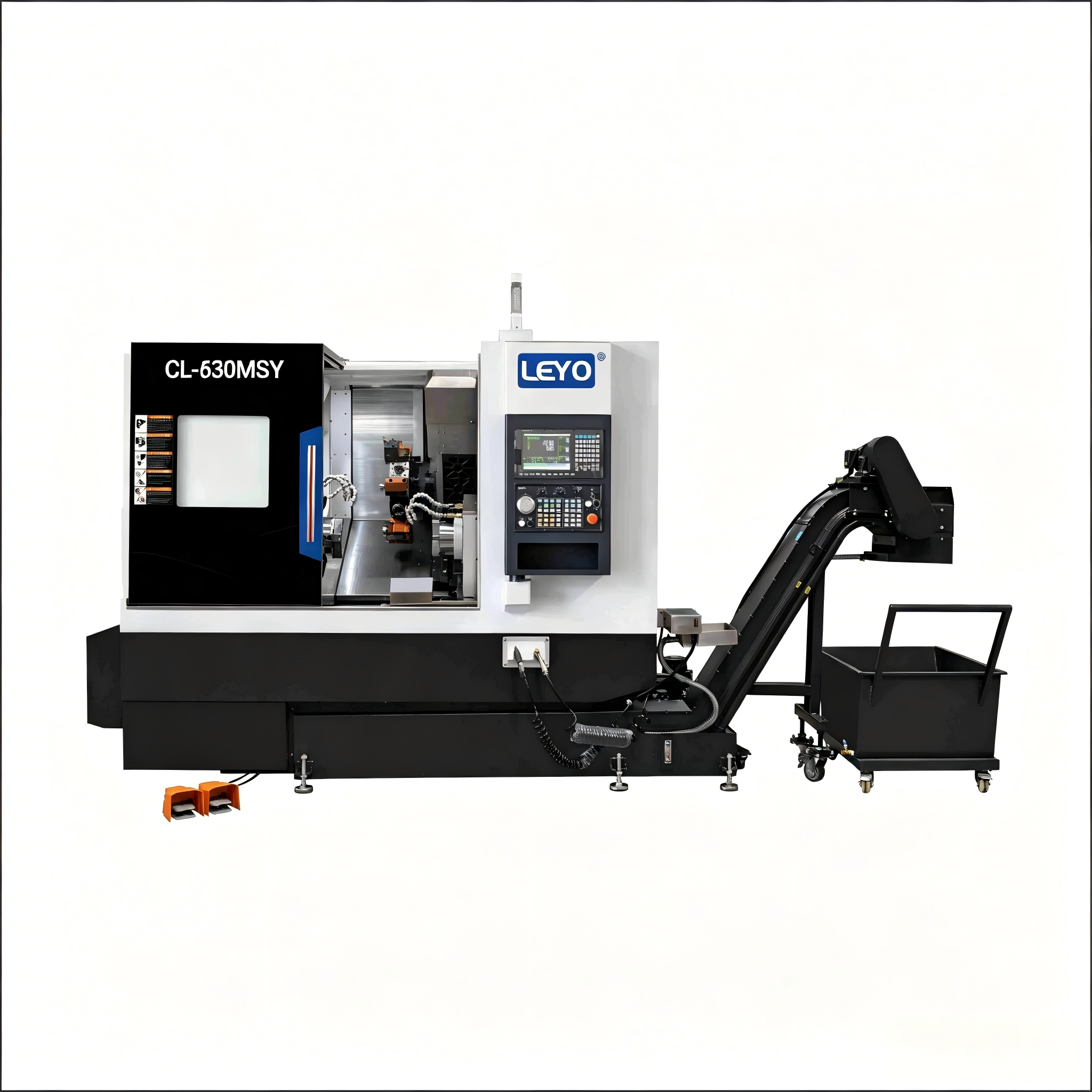

تم تصميم آلة الطحن ذات المغزل المزدوج CL-630MSY مع المحور Y لدمج مراحل الإنتاج المتعددة في دورة آلية واحدة. يوفر تصميمها ذو القاعدة المائلة، وأعمدة الدوران المزدوجة المتعارضة، وبرج الأدوات الحية من نوع BMT الصلابة والاستقرار الحراري المطلوبين للتصنيع المستمر بكميات كبيرة. يتم تشغيل الأجزاء على عمود الدوران الرئيسي، ويتم نقلها تلقائيًا إلى عمود الدوران الفرعي، ويتم الانتهاء منها على الجانب الخلفي - كل ذلك دون تدخل المشغل. يعمل برج المحور Y على توسيع القدرة إلى ما هو أبعد من العمليات المحورية والشعاعية، مما يتيح الحفر خارج المركز، وطحن مجرى المفتاح، وتحديد الخطوط السداسية أو المسطحة. مثالية للأعمدة والصمامات والموصلات والمبيتات المعقدة، توفر مخرطة CNC ذات المغزل المزدوج إنتاجية حقيقية متعددة المهام لمتاجر العمل والموردين من المستويات في جميع أنحاء العالم. تم تكوين CL-630MSY للتصدير العالمي بشهادة CE، وعناصر تحكم CNC متقدمة، وواجهات جاهزة للتشغيل الآلي، وهي خطوتك التالية نحو تصنيع إطفاء الأنوار.
أغراض | وحدة | سي إل-630MSY |
حركة المحور X/Y/Z1/Z2 | مم | 255/100(±50)/800/660 |
سرعة الحركة السريعة لمحور X/Y/Z1/Z2 | م/دقيقة | 24/12/24/24 |
أقصى طول بالقطع | مم | 635 |
أقصى قطر بالقطع | مم | φ400 |
أقصى قطر بالقطع | مم | φ660 |
سرعة المغزل | دورة في الدقيقة | 4000 |
تشاك | بوصة | 8 |
المراقب المالي | سينتيك/فانوك/سيمنز | |
وزن الآلة | كجم | 5300 |
البعد المخطط التفصيلي للآلة | مم | 3070*1840*2100 |
معالجة كاملة بإعداد واحد : التدوير والطحن والحفر والنقر والتثقيب في دورة واحدة باستخدام المغزل الرئيسي والمغزل الفرعي والأدوات الحية، مما يقلل من وقت الإنتاج ويحسن اتساق الأجزاء.
قدرة المحور Y خارج المركز : يوفر المحور Y المتكامل (±50 مم) الموجود على البرج الطحن المسطح، والحفر اللامركزي، وممرات المفاتيح، وتصنيع الميزات الطرفية دون تغيير موضع يدوي أو تركيبات ثانوية.

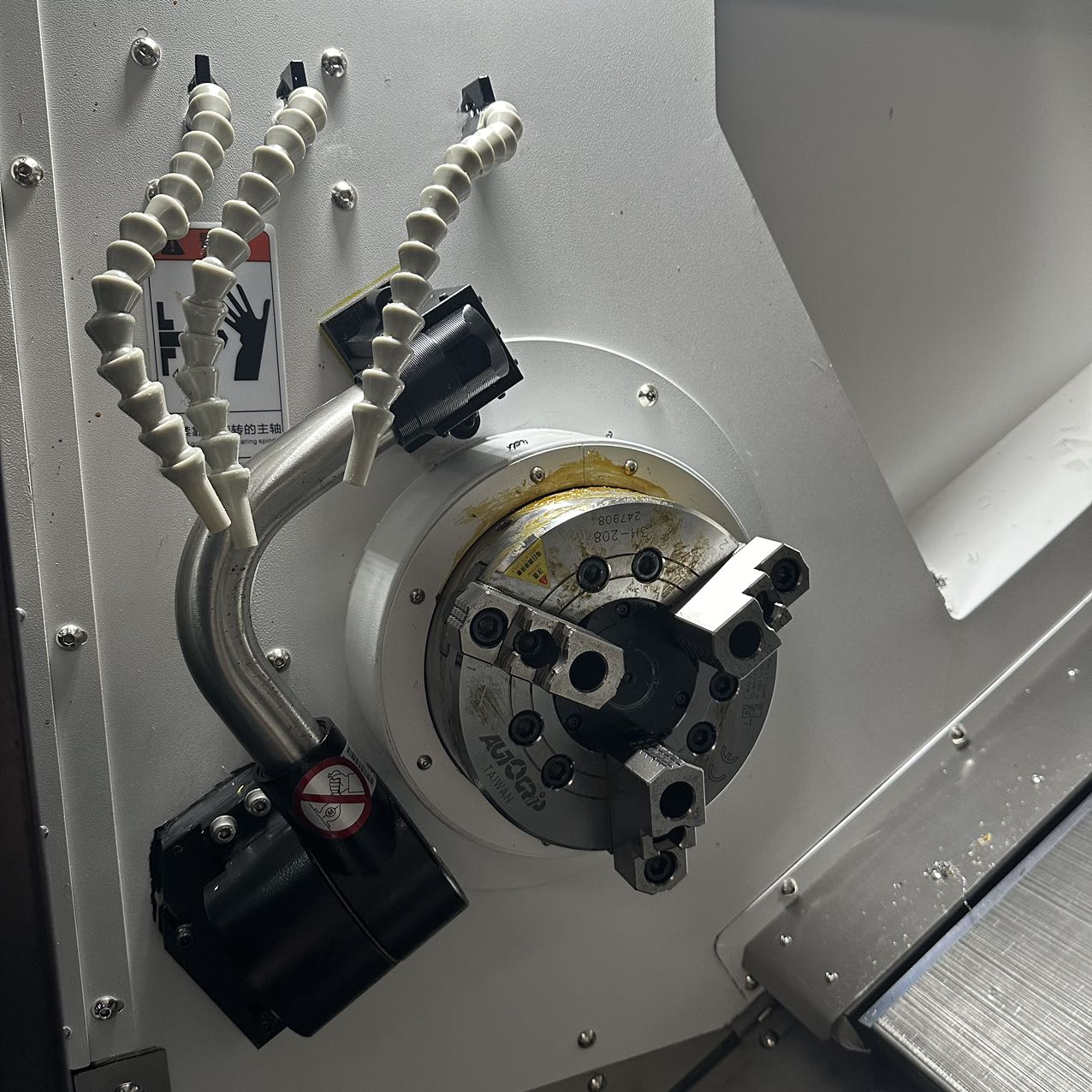

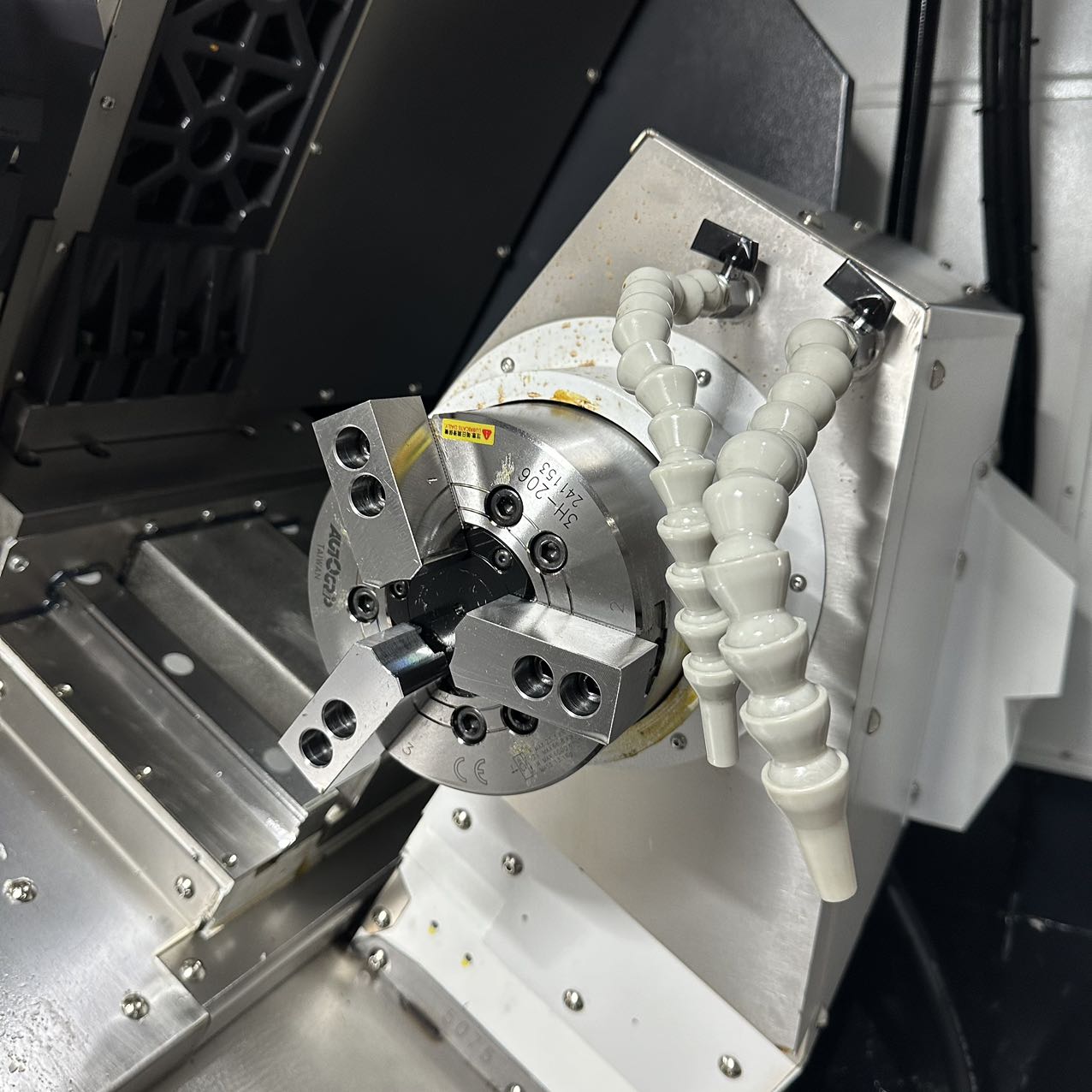

مغزلان متقابلان مع نقل تلقائي : يتزامن المغزل الفرعي لالتقاط الجزء من المغزل الرئيسي بسرعة، ثم يقوم بتجهيز الجانب الخلفي بالكامل - وتظل جميع العمليات الحرجة للتركيز متوازية.
هيكل القاعدة المائلة للخدمة الشاقة : إطار من الحديد الزهر ذو قاعدة مائلة بزاوية 30 درجة مع أدلة خطية عريضة يوفر تخميدًا فائقًا، وثباتًا حراريًا، وتدفقًا للرقائق، مما يضمن دقة طويلة المدى في القطع القاسي.
مغازل رئيسية وفرعية عالية الطاقة : توفر محركات المغزل القوية والمتكاملة عزم دوران عاليًا للتحول الثقيل وسرعة عالية للتشطيب الدقيق، وتغطي الفولاذ والألومنيوم والسبائك المقاومة للصدأ.
برج الأدوات المباشرة BMT55 : تعمل واجهة الأداة الصلبة المثبتة على القاعدة على تقليل الاهتزاز تحت أحمال الطحن، مما يتيح معلمات القطع القوية وتشطيبات سطحية أفضل على القطع المتقطعة.
تحديد كامل للمحور C على كلا المغزلين : تسمح المحاور C ذات القدرة على الاستيفاء بالطحن القطبي، وأخاديد الزيت الحلزونية، والمقاطع المعقدة على وجه الجزء أو القطر الخارجي، مما يعزز قدرات الماكينة متعددة المحاور.
تصميم جاهز للتشغيل الآلي : تعمل أداة التقاط الأجزاء القياسية، وواجهة تغذية الشريط، وجاهزية ناقل الرقائق على تبسيط عملية التكامل في خلايا الإنتاج الآلية؛ ويدعم الاتصالات الروبوت.
واجهة CNC سهلة الاستخدام : يعمل دليل Fanuc Manual Guide i أو Siemens ShopTurn على تقليل وقت الإعداد، بينما يرضي توافق G-code المشغلين ذوي الخبرة.
السيارات والمركبات الكهربائية : أعمدة الشاحن التوربيني، والعلب التفاضلية، ومفاصل التوجيه، ومكابس الفرامل، وأعمدة المحرك الكهربائي التي تتطلب استدارة محكمة وميزات مثقوبة بشكل متقاطع.
المكونات الهيدروليكية وطاقة السوائل : بكرات الصمامات، والأجسام المتشعبة، والتجهيزات الهيدروليكية، وأعمدة المضخات، وأغطية الموصلات ذات الفتحات المتقاطعة والمسطحات المطحونة.
الطب وطب الأسنان : مسامير العظام، وألواح الصدمات، ودعامات الأسنان، ومقابض الأدوات الجراحية، والأجهزة القابلة للزرع من الفولاذ المقاوم للصدأ والتيتانيوم.
الفضاء الجوي والدفاع : البطانات، والفوهات، وأغطية المحركات الصغيرة، والتركيبات الهيكلية ذات الميزات المعقدة متعددة الأوجه المصنعة من سبائك عالية الحرارة.
الهندسة الدقيقة : فراغات التروس ذات المفاتيح، وأغطية أجهزة الاستشعار، والوصلات ذات الحواف، والأجزاء العامة التي تتطلب تفاصيل مطحونة وعمل خلفي.
التعليمات
س1: ما هي مميزات المحور Y في المخرطة؟
ج: يسمح المحور Y الموجود في CL-630MSY بتشغيل الأداة للتحرك بشكل عمودي على مستوى XZ، مما يتيح الطحن اللامركزي، والحفر، وقطع مجرى المفتاح، وتصنيع الميزات المتعددة الأضلاع دون الحاجة إلى تغيير موضع قطعة العمل. إنه يحول مخرطة CNC القياسية إلى مركز تصنيع حقيقي متعدد الأوجه لمعالجة الأجزاء الدائرية.
س 2: هل يمكن معالجة الأجزاء الموجودة على المحاور الرئيسية والمساعدة لأداة الآلة CL-630MSY في وقت واحد في دورة واحدة؟
ج: بالطبع. يمكن لهذه المخرطة ذات المغزل المزدوج نقل قطعة العمل تلقائيًا من المغزل الرئيسي إلى المغزل المساعد، والذي يقوم بعد ذلك بمعالجة الجزء الخلفي من قطعة العمل. بهذه الطريقة، يمكنك الحصول على جزء معالج بالكامل بعملية واحدة فقط، مما يحسن بشكل كبير تركيز قطعة العمل وكفاءة الإنتاج.
س3: ما هو الحد الأقصى لطول الجزء الذي يمكنني معالجته؟
ج: يمكن للمغزل الرئيسي نفسه التعامل مع قطع العمل التي يصل طولها إلى 500 مم. عندما يتم إقرانه مع مغزل مساعد يعمل بشكل متزامن وجهاز تغذية شريطي، يمكنك معالجة قطع عمل أطول من نوع العمود عن طريق سحب القضيب إلى المغزل الرئيسي واستخدام المغزل المساعد كغراب خلفي للدعم، مما يتيح المعالجة المجزأة لقطع العمل الأطول.
س 4: هل هذه المخرطة مناسبة للتشغيل الثقيل للمعادن الصلبة؟
ج: نعم. تم تجهيز CL-630MSY بمحرك مغزلي بقدرة 15 كيلووات وبرج BMT55 قوي، قادر على التعامل مع القطع الثقيل المتقطع للفولاذ المقاوم للصدأ وسبائك الفولاذ ومواد التيتانيوم. يوفر هيكل السرير المائل للسكك الحديدية الخطية من النوع الصندوقي أو العريض الأداء اللازم لامتصاص الصدمات.
السؤال 5: ما نوع واجهة الأداة التي يستخدمها البرج؟
ج: يستخدم هذا البرج حاملات الأدوات الثابتة والمتحركة BMT55، مما يوفر صلابة فائقة مقارنة ببرج VDI. يعمل نظام التثبيت الأساسي هذا على تقليل الاهتزاز بشكل كبير أثناء الطحن، مما يجعله مثاليًا لتحقيق تشطيبات الأسطح الدقيقة.
س 6: هل يمكن توصيل هذه الآلة بوحدة تغذية القضبان لتحقيق الإنتاج بدون طيار؟
ج: نعم، تم تصميم CL-630MSY خصيصًا لتغذية الشريط تلقائيًا. تعد إشارات الواجهة وأدوات التقاط الأجزاء وقاذفات قطع العمل بمثابة تكوينات قياسية أو اختيارية. عند استخدامه مع اللودر الشريطي على شكل مجلة، يمكن تحقيق التشغيل غير المراقب.
س 7: ما هي أنظمة التحكم المتاحة للاختيار؟ هل يمكنني اختيار نظام يكون المشغل على دراية به؟
الإجابة: تتضمن خيارات التكوين القياسية Fanuc 0i-TF Plus المجهز بالتوجيه اليدوي i وSiemens SINUMERIK 828D المجهز بـ ShopTurn. يمكننا أيضًا تكوين Fanuc 31i أو Mitsubishi M80 وفقًا لمتطلبات العملاء. بالإضافة إلى ذلك، نحن نقدم المعالجات اللاحقة لـ CAM.
س 8: هل هذه الآلة مجهزة بغراب خلفي أم أن المغزل المساعد كافٍ؟
ج: عند الحاجة، يمكن أن يكون المغزل المساعد بمثابة غراب خلفي قابل للبرمجة. من أجل تدوير العمود الطويل قبل القطع، يمكن للمغزل المساعد تعشيق الطرف الحر ودعمه، مما يلغي الحاجة إلى استخدام غراب ذيل منفصل من النوع ذي الأكمام.
س 9: ما هي المستندات والشهادات التي تقدمها للتصدير؟
ج: يأتي كل CL-630MSY مزودًا بإعلان المطابقة CE، وتقرير اختبار دقة المصنع (ISO 230-2)، ودليل اللغة الإنجليزية الكامل، والرسوم البيانية الكهربائية، ومستندات التصدير التجارية. التعبئة والتغليف تلبي معايير النقل البحري.
س 10: هل يمكنني زيارة المصنع الخاص بك أو مشاهدة عرض القطع المباشر؟
ج: نرحب بكم ترحيبًا حارًا لزيارة مصنعنا لتصنيع أدوات آلة CNC لفحص CL-630MSY في ظل ظروف التشغيل. وبدلاً من ذلك، يمكننا تقديم عرض توضيحي بالفيديو في الموقع وإرسال عينات مقطوعة إليك مع بيانات فحص جهاز القياس الإحداثي (CMM) لتقييمك.
