مراكز التصنيع العمودية ومراكز التصنيع الأفقية: قدرات التصنيع وتطبيقات الصناعة

عند الاختيار بين مركز المعالجة العمودي ومركز المعالجة الأفقي، من الضروري فهم أداء كل نوع من الآلات في عمليات المعالجة المختلفة، بالإضافة إلى الصناعات وفئات قطع العمل التي تخدمها كل منصة بشكل أكثر فعالية. على الرغم من أن كلاهما عبارة عن ماكينات CNC، إلا أنهما يظهران اختلافات كبيرة في قدرات التصنيع الخاصة بهما.

القدرة على إزالة المواد وإعادة القطع

إذا تم تقييمها بناءً على قدرات إزالة المواد فقط، فإن مراكز المعالجة الأفقية (HMCs) تمتلك مزايا هيكلية. يعمل اتجاه المغزل الأفقي على محاذاة قوى القطع مع قاعدة الآلة، وليس مع العمود. إن دورة القوة الأقصر هذه، جنبًا إلى جنب مع القاعدة النموذجية على شكل حرف T أو هيكل الإطار من النوع الصندوقي لـ HMCs، تتيح أعماق قطع أعمق، ومعدلات تغذية أعلى، وأحمال أكبر للرقائق دون إثارة ثرثرة متجددة. وهذا مهم بشكل خاص عند تصنيع المواد ذات ضغوط القطع العالية، مثل الحديد الزهر، وسبائك الفولاذ، والتيتانيوم.

إن مراكز المعالجة العمودية ليست قادرة بأي حال من الأحوال على إجراء عمليات قطع ثقيلة، ولكن تصميمها يفرض قيودًا عملية. تتطلب التجاويف العميقة في مراكز المعالجة العمودية أدوات لمسافات طويلة، والتي يمكن أن تزيد من الانحراف. يتطلب إخلاء الرقائق في التجاويف العميقة سائل تبريد عالي الضغط عبر المحور، وهو نظام يمكن إضافته، ولكنه يزيد التكلفة والتعقيد. يمكن لمراكز المعالجة العمودية ذات المحاور الخمسة أن تخفف هذه القيود جزئيًا عن طريق إمالة الأداة لتقصير طول الأداة وتحسين إخلاء الرقاقة.

التصنيع متعدد الوجوه: مضاعف الإنتاجية

ربما يكمن الاختلاف الأكثر أهمية في القدرة في المعالجة متعددة الأوجه. يمكن لـ VMC القياسي ثلاثي المحاور تصنيع وجه واحد فقط من قطعة العمل لكل إعداد. لتصنيع الأجزاء المنشورية ذات الميزات على ثلاثة وجوه أو أكثر، يجب إعادة وضع قطعة العمل عدة مرات، وقد يؤدي كل إعداد إلى حدوث أخطاء في المحاذاة. يمكن لمركز التصنيع باستخدام الحاسب الآلي ذو خمسة محاور أن يقوم بتصنيع المزيد من الوجوه من خلال الإمالة والتدوير، ولكن بالنسبة للمعالجة الدفعية متعددة الوجوه، فإن طريقة المعالجة المعتمدة على مركز المعالجة العمودي تكون أكثر إنتاجية بطبيعتها.

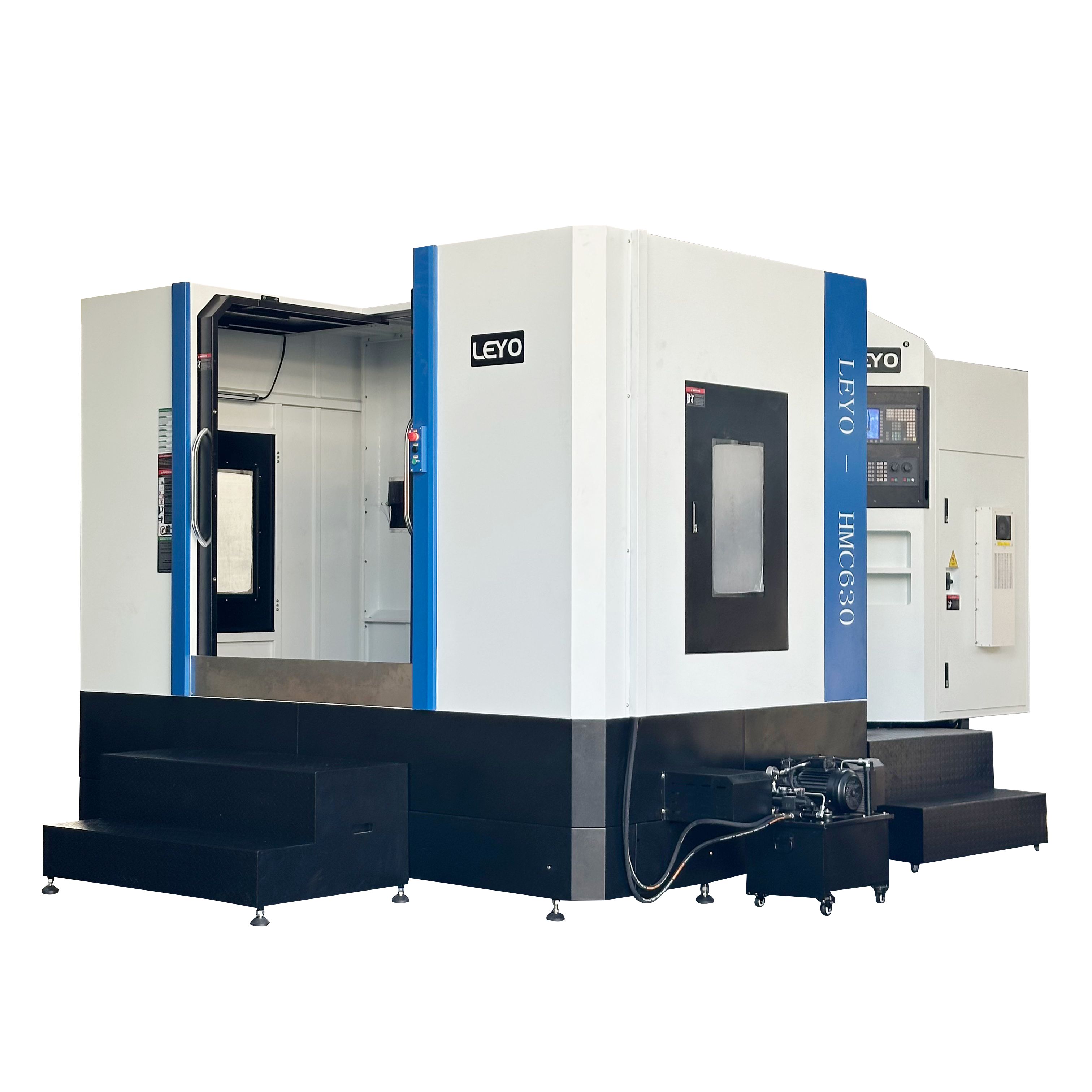

إن مركز المعالجة الأفقي (HMC) المجهز بجسر ومحور رابع كامل قادر على معالجة ثلاثة أسطح أو أكثر من قطعة العمل في دورة أوتوماتيكية واحدة. عندما تكون قطعة العمل عبارة عن عملية صب معقدة، فإن شركة HMC يمكنها إكمال تصنيع جميع الأسطح دون إعادة التثبيت، وبالتالي تقليل وقت الإنتاج الإجمالي بشكل كبير.

مكتبة الأدوات وكفاءة تغيير الأداة

تم تجهيز مركز المعالجة العمودي بطاولة دوارة أو مخزن أدوات من النوع المظلي، قادر على تخزين 20 إلى 30 أداة. يعد هذا كافيًا لمعظم مهام التصنيع المنشورية، حيث تكون مجموعة محدودة من المطاحن الطرفية، والمثاقب، والصنابير، وقواطع الثقب كافية.

يتم تجهيز مراكز المعالجة الأفقية عادةً بمجلات أدوات مثبتة على الجانب أو من النوع المتسلسل، بسعة تتراوح من 40، 60، 120 أداة أو أكثر. يمكن لمجلات الأدوات الأكبر حجمًا أن تستوعب الأدوات الزائدة عن الحاجة - مثل المثاقب المتكررة والمطاحن النهائية للعمليات عالية التآكل - بالإضافة إلى الأدوات المتنوعة المطلوبة لتصنيع متعدد الأوجه ومتعدد الميزات. تم تصميم مبدل الأدوات الأوتوماتيكي لمركز المعالجة الأفقي بعناية لتقصير الوقت بين قطع العمل وتقليل وقت عدم القطع في دورات المعالجة المعقدة التي تتضمن تغييرات متكررة للأداة.

الخاتمة: مطابقة القدرات والاحتياجات

كل من مراكز المعالجة العمودية ومراكز المعالجة الأفقية عبارة عن آلات CNC دقيقة قادرة على إنتاج مكونات عالية الجودة. بالنسبة للقوالب، والأجزاء المنشورية الصغيرة، والأعمال الصغيرة المتنوعة، فإن مركز المعالجة العمودي يكون أكثر ملاءمة في البداية. بالنسبة للأجزاء المنشورية متعددة الأوجه، والقطع الثقيل للمواد الصلبة، والإنتاج الآلي بكميات كبيرة، يعد مركز المعالجة الأفقي بمثابة منصة أكثر قدرة.
