FC500
LEYO
| الكمية: | |
|---|---|
| تصدير PDF | |

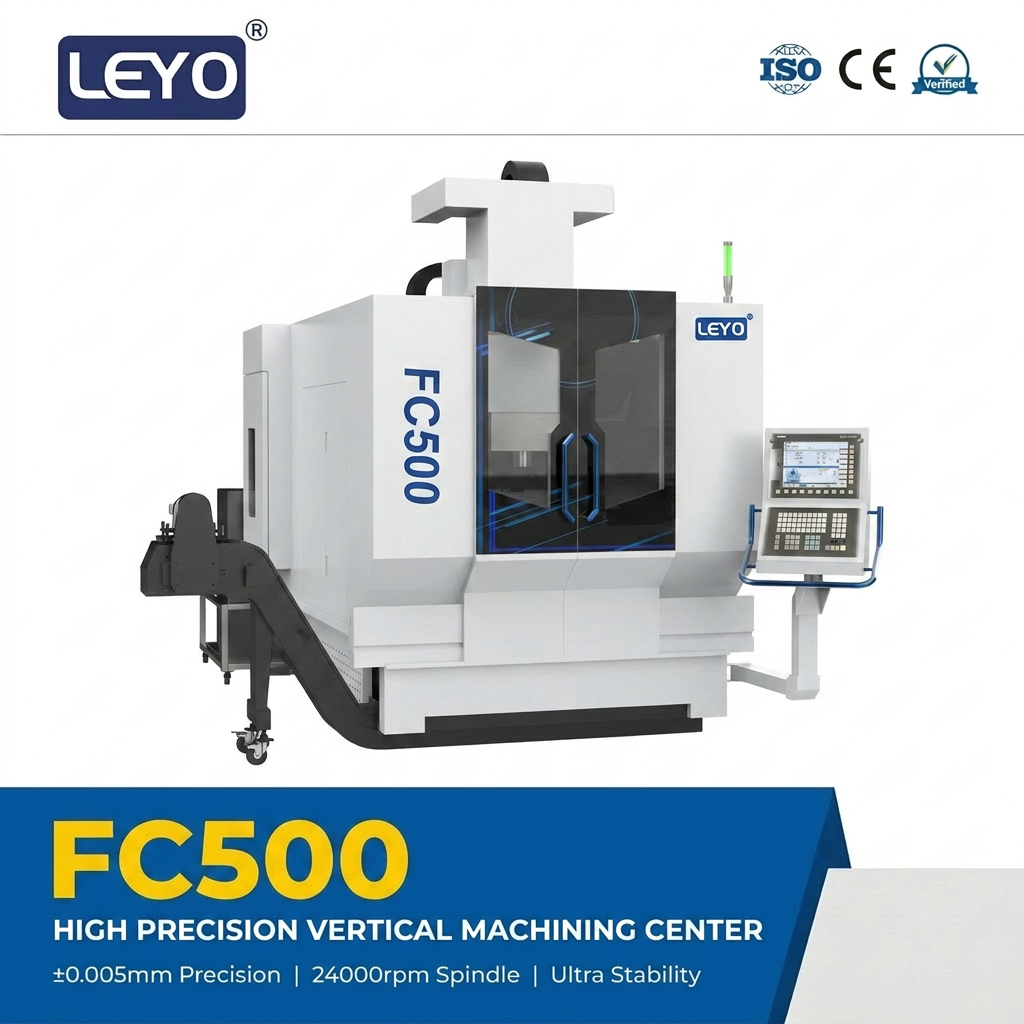

يعمل مركز المعالجة القنطرية العملاقة ذات التاج ذو الخمسة محاور FC500 على تحسين أداء بنية القنطرية العملاقة التي أثبتت جدواها. تم تصميم FC500 للأجزاء التي تتطلب مظاريف عمل أكبر دون التضحية بالدقة على مستوى الميكرون، ويستخدم هيكل جسر ثابت متماثل حراريًا، ومسارات توجيهية أسطوانية للخدمة الشاقة، وطاولة دوارة قابلة للإمالة ذات محرك مباشر لتوفير تحديد محيطي متزامن حقيقي بخمسة محاور. بدءًا من الإطارات الهيكلية الكبيرة المصنوعة من الألومنيوم وحتى قوالب الحقن ذات التجويف العميق والمبيتات القوية المصنوعة من السبائك الفائقة، يتقن مركز المعالجة من النوع القنطري هذا عملية التخشين والتشطيب بأقل قدر من التعامل مع الأجزاء. إن المغزل ذو القدرة على عزم الدوران العالي، وواجهات التشغيل الآلي المرنة، والمساحة المحسنة للمساحة تجعل من FC500 الاختيار الذكي للمصنعين الدوليين الذين يتطلعون إلى ترقية قدرة CNC ذات 5 محاور مع الحفاظ على المساحة الأرضية والاستثمار تحت السيطرة.
نطاق عمل ممتد بخمسة محاور: مع قطر طاولة يبلغ 500 مم، يمكنها التعامل مع أجزاء أكبر من آلات الطحن التقليدية ذات خمسة محاور، مما يقلل الحاجة إلى تقسيم المهمة عبر آلات متعددة.
تصنيع كفاف خماسي المحاور: باستخدام المحور A والمحور C الذي يتم تشغيله مباشرة، فإنه يحقق ربطًا كاملاً بخمسة محاور، مما يتيح تصنيع الأسطح المعقدة ذات الشكل الحر، والأضلاع العميقة، والميزات المائلة في عملية واحدة - مما يجعلها مناسبة للغاية لتصنيع القواطع المتكاملة، والدفاعات، ونوى القالب الكبيرة.
إطار جسري من النوع التاج مستقر حراريًا: يضمن تصميم الجسر الثابت المتماثل تمددًا حراريًا موحدًا وصلابة ديناميكية ممتازة، مع الحفاظ على التفاوتات الصارمة أثناء عمليات الإنتاج غير المراقبة على المدى الطويل.
قدرة القطع للخدمة الشاقة: بفضل قوة المغزل التي تصل إلى 18 كيلووات (الذروة 25 كيلووات)، جنبًا إلى جنب مع المسارات الدليلية الأسطوانية عالية الصلابة والبراغي الكروية المزدوجة المحملة مسبقًا، فإنها تتيح تصنيعًا خشنًا قويًا للمعادن الصلبة مثل الفولاذ المقاوم للصدأ والتيتانيوم.
طاولة عمل قابلة للإمالة والتدوير ذات الدفع المباشر: تعمل تقنية محرك عزم الدوران على التخلص من رد الفعل العكسي، وتحقق تسارعًا أسرع، وتنتج تشطيبًا فائقًا للسطح على السطح المحفور.
مغزل دقيق عالي السرعة: مزود بمغزل محمل قياسي يبلغ 20000 دورة في الدقيقة، ويضمن عمليات قطع نظيفة ودقيقة باستخدام أدوات ذات قطر صغير للحصول على تشطيب فائق الدقة.

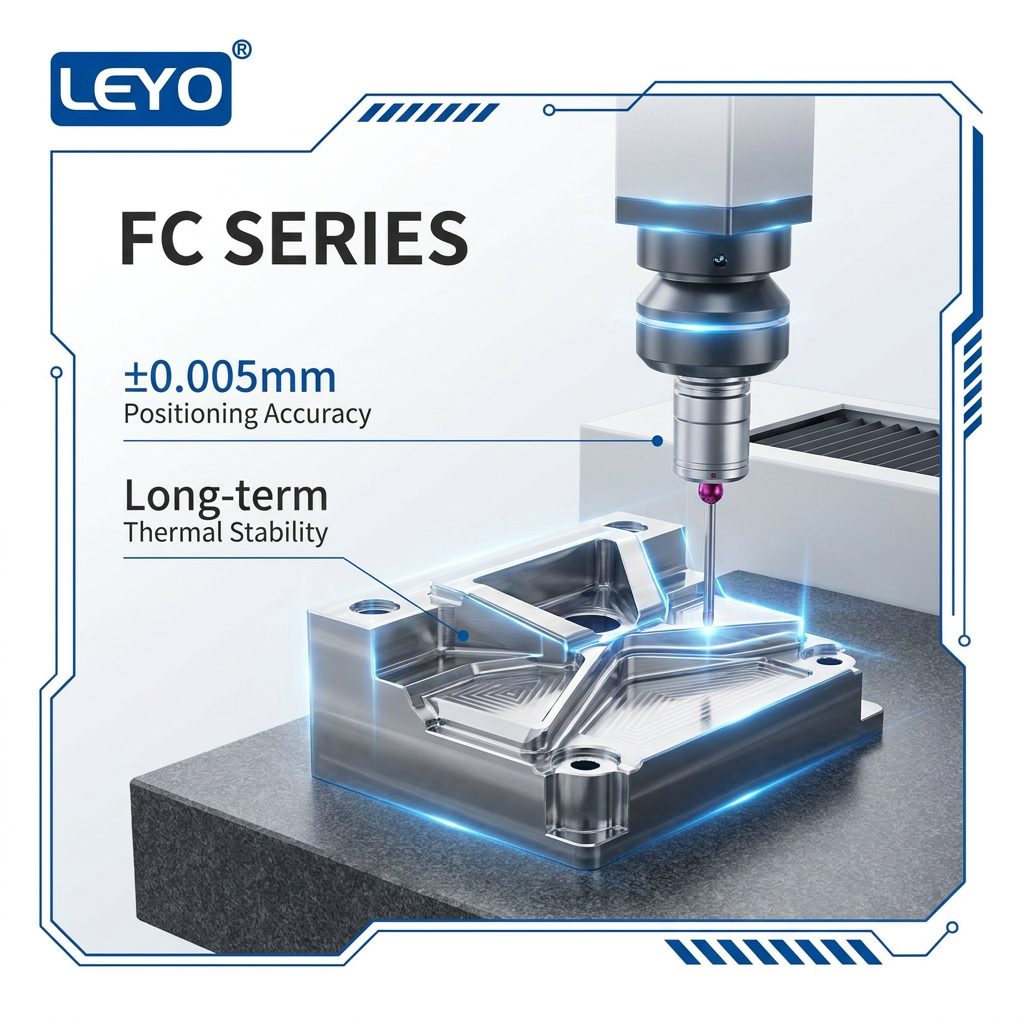

مقياس خطي كامل مغلق الحلقة: جميع المحاور الخطية مجهزة بمقياس زجاجي مرتجع بشكل قياسي، مما يضمن دقة تحديد المواقع بشكل ثابت. وهذا شرط أساسي للتسامح الدقيق في مجال الطيران والآلات الطبية.
تبسيط برمجة الأجزاء المعقدة: تتميز أنظمة التحكم Siemens أو Heidenhain بحزم دورات للتصنيع خماسي المحاور، وبرامج معايرة الحركة، ووظائف إدارة الرقائق الفعالة، مما يدعم التشغيل غير المراقب.
تركيب صغير الحجم، وسعة كبيرة: على الرغم من السفر الطويل، لا يزال FC500 يحتفظ بمساحة صغيرة نسبيًا، مما يتيح إنتاج قنطرية متحركة ذات خمسة محاور متطورة دون الحاجة إلى تعديلات واسعة النطاق في المصنع.

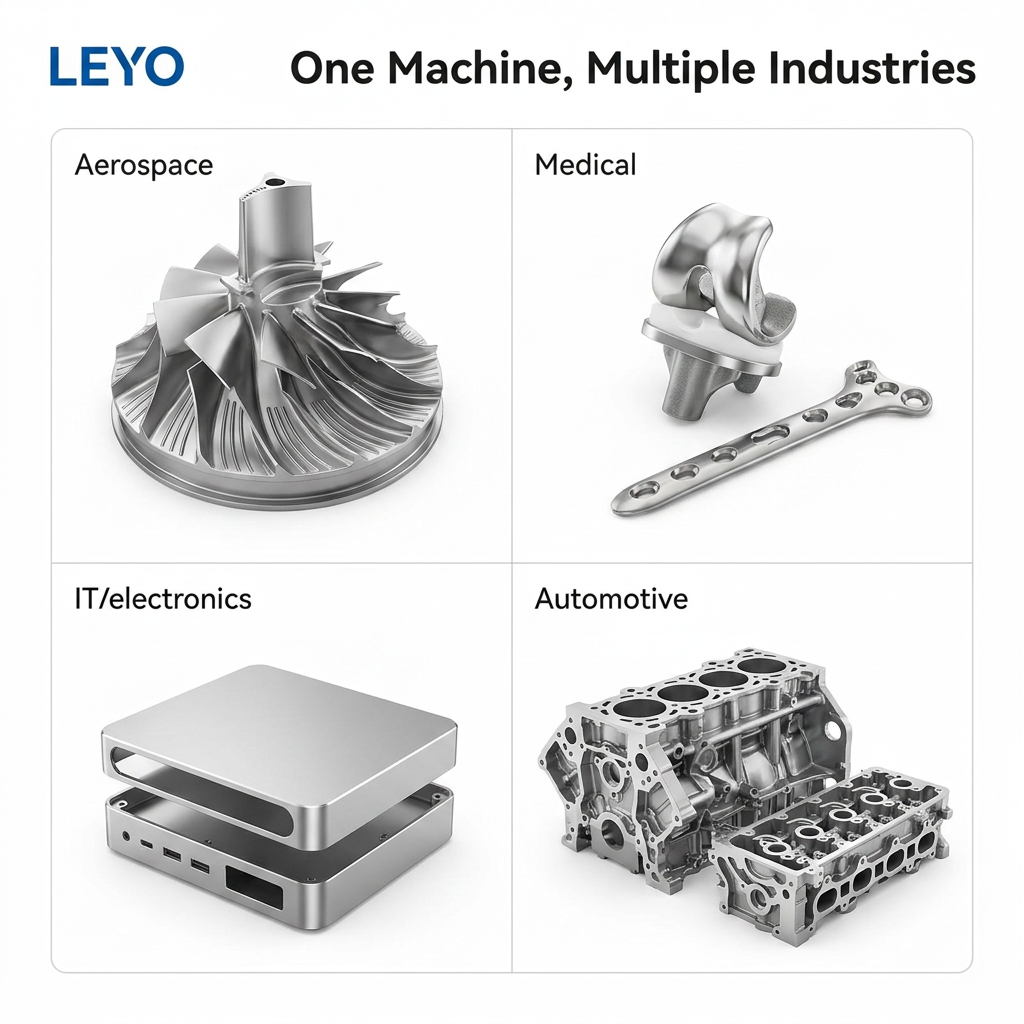

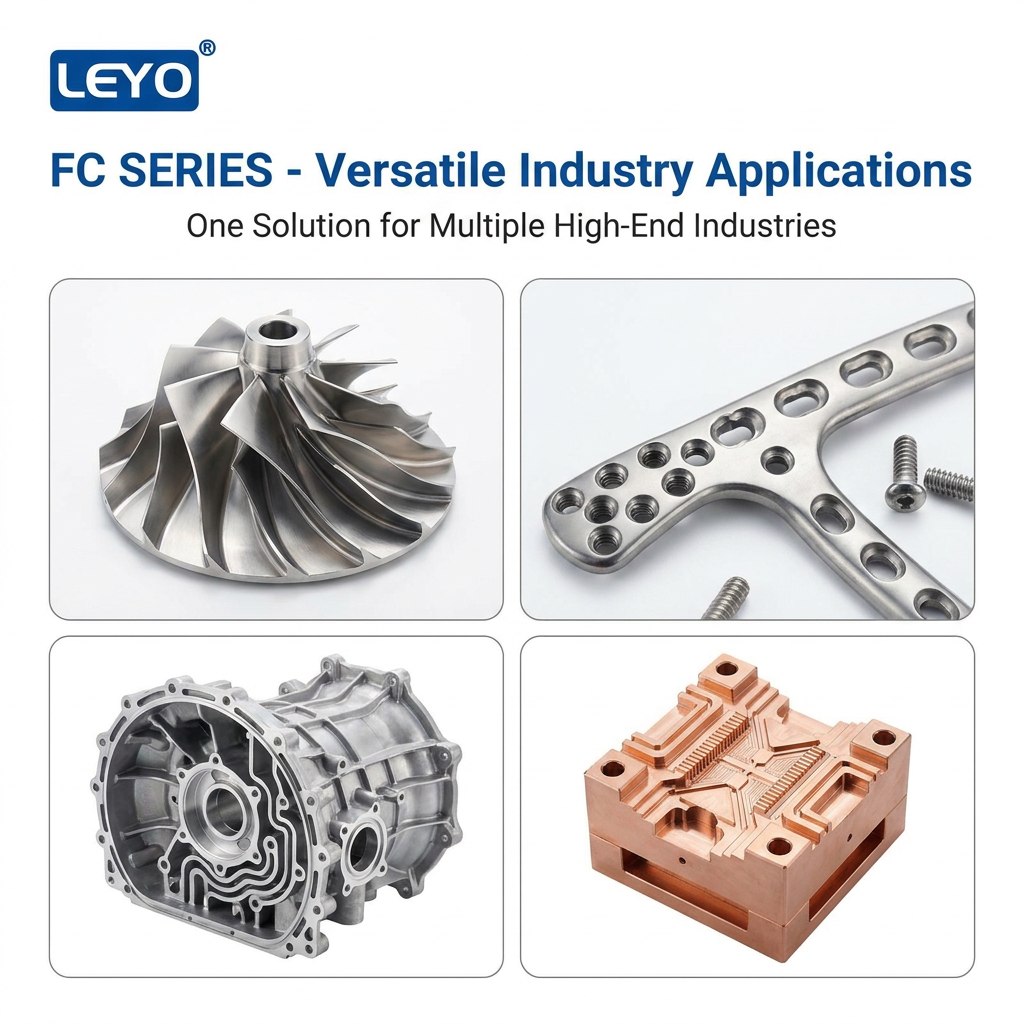

الفضاء والطاقة : شفرات التوربينات، والشفرات، والدفاعات، والأقواس الهيكلية من الألومنيوم والتيتانيوم والسبائك الفائقة.
القالب الدقيق والقالب : نوى قالب الحقن ذات الأضلاع العميقة، وتصنيع القطب الكهربائي EDM، وأدوات الصب التي تتطلب تشطيبًا عاليًا للسطح.
تصنيع الأجهزة الطبية : زراعة العظام، والأقفاص الشوكية، ودعائم الأسنان، والأدوات الجراحية المصنوعة من الفولاذ المقاوم للصدأ والنظرة الخاطفة.
السيارات ورياضة السيارات : عجلات ضاغط الشاحن التوربيني، وأجزاء نقل الحركة عالية الأداء، ومكونات الألمنيوم النموذجية.
البصريات وصناعة الساعات : العلب المعقدة ذات الآلات الدقيقة، وحوامل العدسات، والأسطح شديدة الصقل على الأجزاء المصغرة.
التعليمات
س 1: كيف يختلف FC500 عن مركز التصنيع القنطري ذو 5 محاور FC400؟

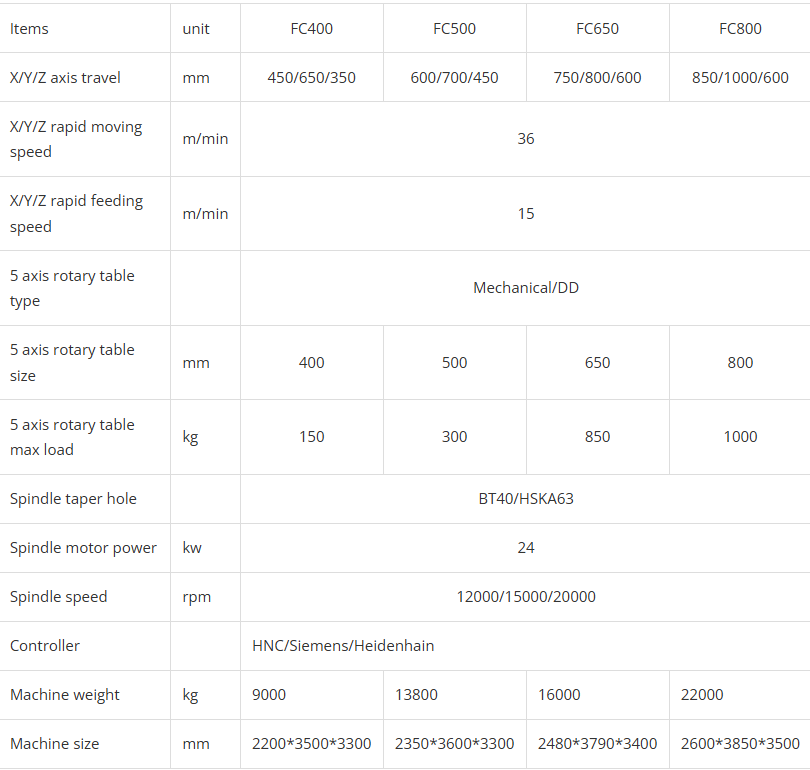

ج: يوفر FC500 غلاف عمل أكبر بمسافة 500×400×350 مم، وطاولة بقطر 500 مم، وسعة تحميل أعلى للطاولة (300 كجم)، وزيادة في قوة المغزل. إنه الاختيار الطبيعي للعملاء الذين يقومون بتصنيع الأجزاء المتوسطة إلى الكبيرة مع الحفاظ على نفس صلابة القنطرية المتحركة من النوع التاج ذات 5 محاور في نفس الوقت.
Q2: هل FC500 عبارة عن آلة ذات 5 محاور متزامنة حقيقية؟
ج: نعم. يقوم FC500 بإجراء معالجة متزامنة كاملة لخمسة محاور، وليس فقط تحديد المواقع 3+2. ومن خلال دمجه مع المحاور الدوارة ذات الدفع المباشر وأدوات التحكم CNC المتقدمة، فإنه يتعامل مع الدفاعات وقوالب التجويف العميق والأجزاء متعددة الأسطح في إعداد واحد.
Q3: ما هي المواد التي يمكن لآلة CNC ذات 5 محاور ذات الحجم الكبير FC500 معالجتها؟
ج: كل شيء بدءًا من الألومنيوم والنحاس الأصفر وحتى المعادن الصلبة مثل الفولاذ المقاوم للصدأ والتيتانيوم والإنكونيل وفولاذ الأدوات المتصلب. تم تصميم الماكينة لقطع المعادن الخفيفة عالية السرعة وتخشين السبائك الصلبة مع اختيار المغزل الصحيح.
س 4: ما هو الحد الأدنى لكمية الطلب والمهلة الزمنية لـ FC500؟
ج: الحد الأدنى لكمية الطلب هو 1 وحدة. وقت التسليم القياسي هو 75-100 يومًا، اعتمادًا على الخيارات وجدول الإنتاج الحالي. قد تكون التكوينات السريعة متاحة؛ يرجى الاستفسار مع فريق المبيعات لدينا.
س 5: كيف يتم تركيب الجهاز وكيف تقوم بتدريب موظفينا؟
ج: نحن نقدم إرشادات الإعداد عن بعد مع مكالمات فيديو مفصلة، أو التثبيت في الموقع وتدريب المشغلين من قبل مهندسينا على المستوى الدولي. يأتي كل جهاز مزودًا بوثائق شاملة باللغة الإنجليزية، ودروس تعليمية للصيانة، ومساعدة ما بعد معالج CAM.
س 6: هل تقومون بتوفير معالج لاحق لبرنامج CAM الخاص بنا؟
ج: بالتأكيد. نحن نقدم ونقوم بضبط المعالجات اللاحقة لـ Siemens NX، وMastercam، وHyperMill، وPowerMill، ومنصات CAM الرئيسية الأخرى، مما يضمن أن جهاز FC500 الخاص بك جاهز للإنتاج على الفور.
س 7: ما هو الضمان ودعم ما بعد البيع الذي تقدمونه؟
ج: يتضمن مركز المعالجة العملاقة FC500 ضمانًا لمدة 12 شهرًا. نحن نقدم دعمًا تشخيصيًا عن بعد مدى الحياة، وتسليمًا سريعًا لقطع الغيار على المستوى الدولي، وأدوات صيانة وقائية ضد التآكل.
س8: هل يمكن دمج FC500 في خط إنتاج آلي؟
ج: نعم. تم إعداد الماكينة في المصنع للتشغيل الآلي: الأبواب الأوتوماتيكية، وبروتوكولات اتصال الروبوت (Ethernet/IP، Profinet)، وتثبيت التركيبات الآلية، واتصالات الناقل كلها متاحة كخيارات تخصيص.
س9: ما هي الشهادات ووثائق الشحن المتوفرة؟
ج: يشمل التسليم القياسي إعلان المطابقة CE وتقرير اختبار دقة المصنع ISO 230-2 وقائمة التعبئة والفاتورة التجارية. نحن نضمن أن التعبئة والتغليف تلبي متطلبات شحن الحاويات ويمكن أن تدعم الوثائق الجمركية للتصدير.
س 10: هل يمكننا رؤية FC500 وهو يقطع جزءًا تجريبيًا قبل الشراء؟
ج: بالتأكيد. نرحب بكم لزيارة مصنع أدوات آلة CNC الخاص بنا للحصول على عرض حي، أو يمكننا ترتيب جلسة قطع مكالمة فيديو وتزويد الجزء المُشكل بتقرير فحص CMM لتقييمك.
