م8
LEYO
| الكمية: | |
|---|---|
| تصدير PDF | |
| المعلمات الفنية لآلة الطحن باستخدام الحاسب الآلي من سلسلة LEYO M | |||||
| أغراض | وحدة | م6 | م7 | م8 | |
| انتقال المحور X/Y/Z | مم | 600/500/250 | 700/600/300 | 800/700/330 | |
| X/Y/Z سرعة الحركة السريعة | m | 15 | 24 | ||
| X/Y/Z سرعة التغذية السريعة | m | 10 | 20 | ||
| طاولة العمل (الطول*العرض) | مم | 600x500 | 700x600 | 800x700 | |
| أقصى حمولة لطاولة العمل | كجم | 400 | 600 | 800 | |
| ثقب تفتق المغزل | بي تي30 | ||||
| نوع المغزل | المغزل بمحركات | ||||
| قوة محرك المغزل | كيلووات | 11 | |||
| سرعة المغزل | دورة في الدقيقة | 30000 | |||
| وحدة التحكم* | جلاكسو سميث كلاين/HNC/LNC/سينتيك/ميتسوبيشي/فانوك/سيمنز | ||||
| سعة مخزن الأدوات * | T | 12 سيرفو/لا شيء | |||
| وزن الآلة | كجم | 3800 | 4200 | 5000 | |
| حجم الآلة | مم | 1800*2000*2500 | 1900*2376*2500 | 2000*2400*2600 | |
| نصيحة: المعلومات الواردة أعلاه هي للإشارة فقط. يمكن تخصيص المعلمات التقنية المحددة وفقًا لاحتياجات العملاء، ويجب أن تسود المواصفات الفعلية. | |||||
نصيحة: يمكننا أيضًا تقديم ملحقات وأدوات أخرى للآلة: حامل الأدوات / ظرف / قاطع كوليت، وما إلى ذلك. نحن نقدم حلًا شاملاً، والمزيد من المتطلبات اتصل بنا. | |||||

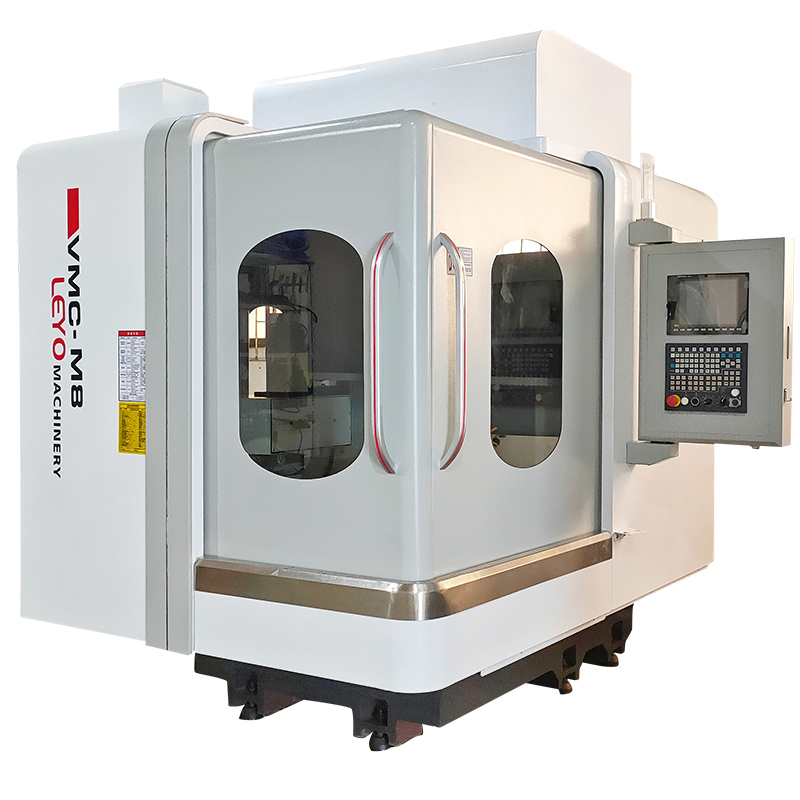

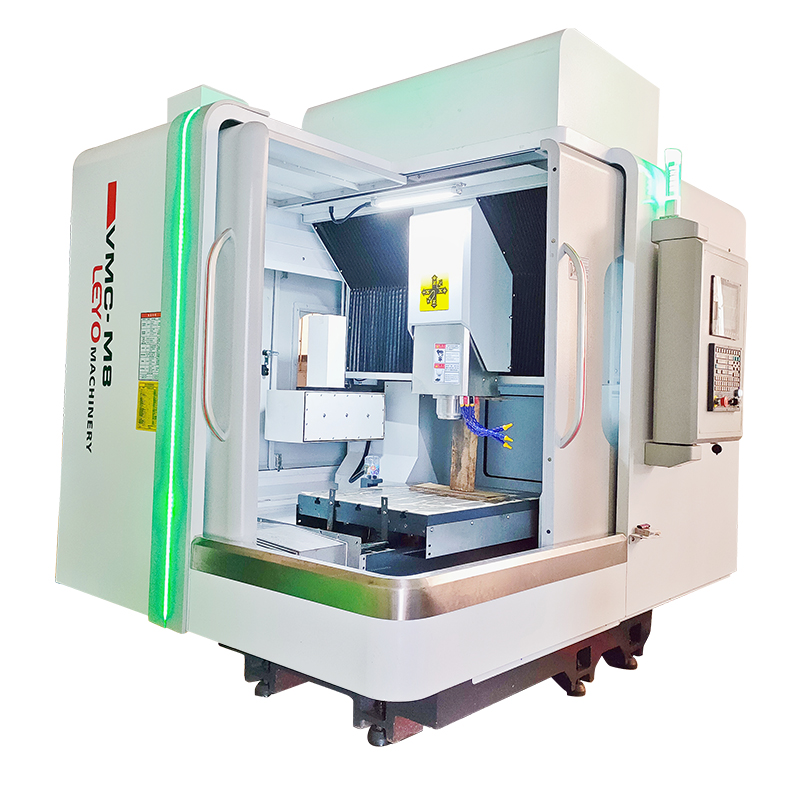

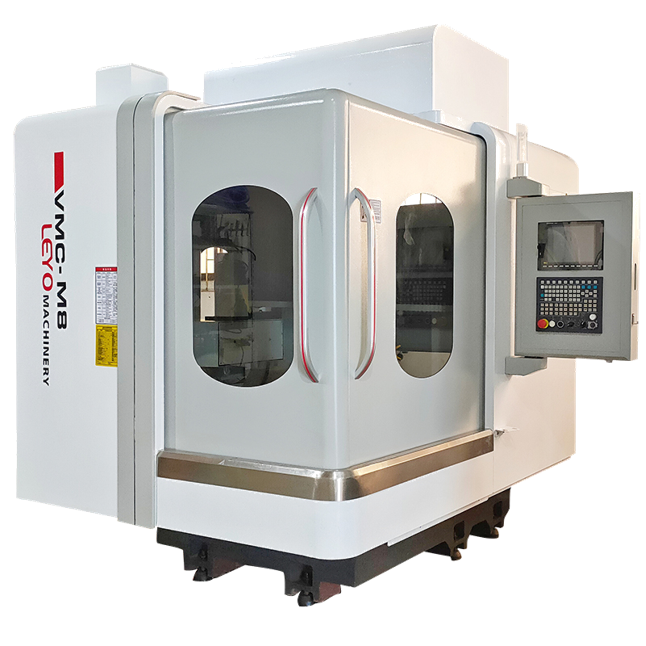

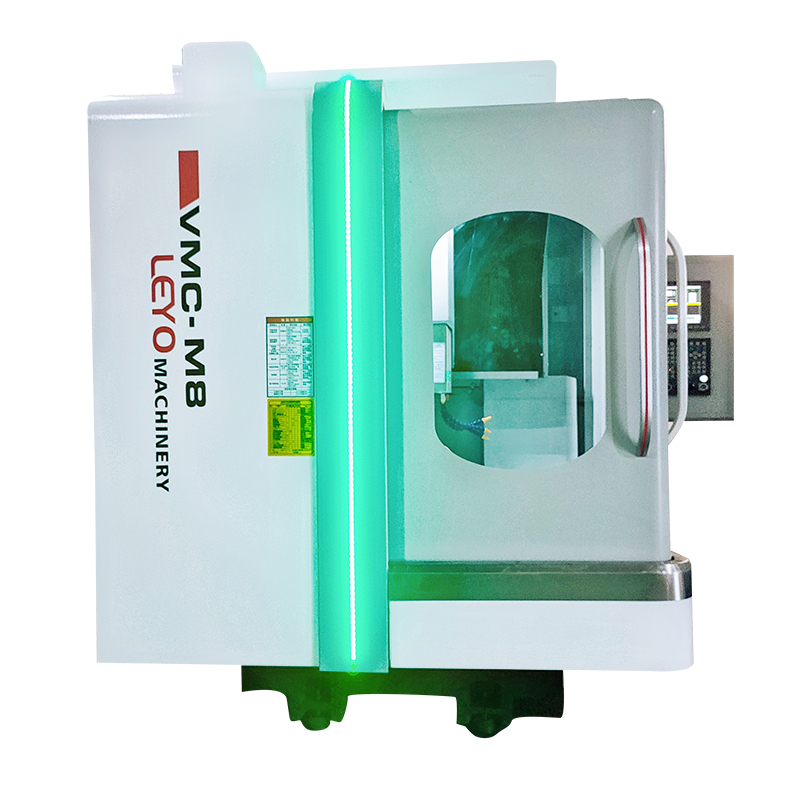

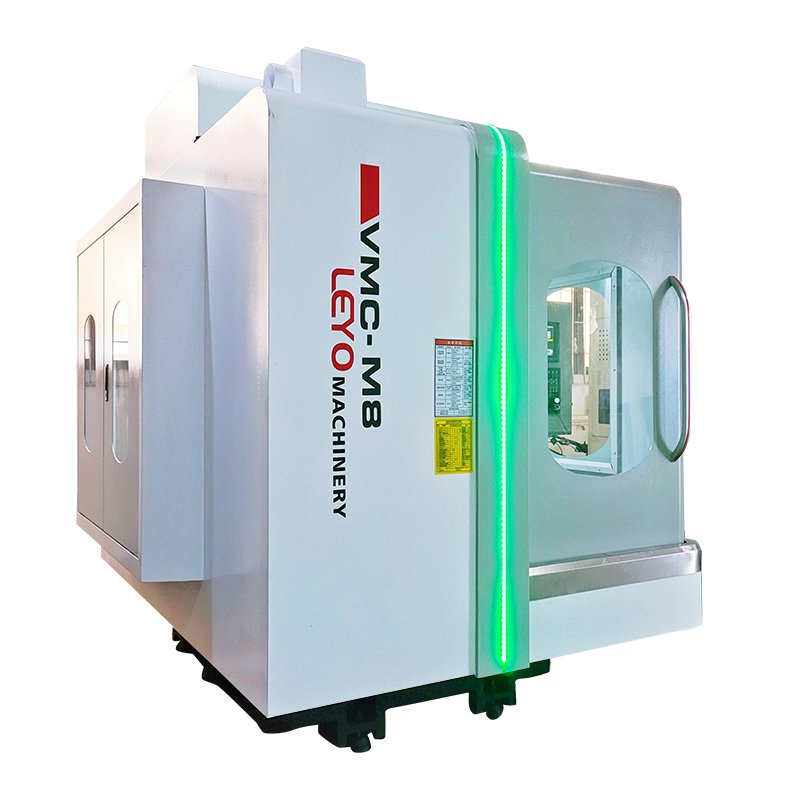

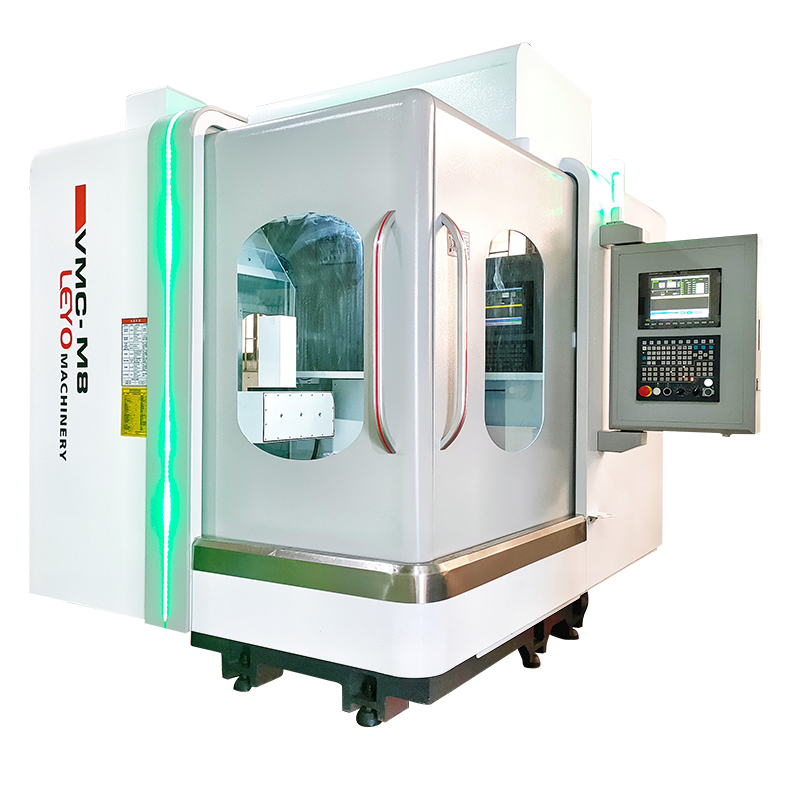

آلة الطحن CNC عالية السرعة LEYO M8

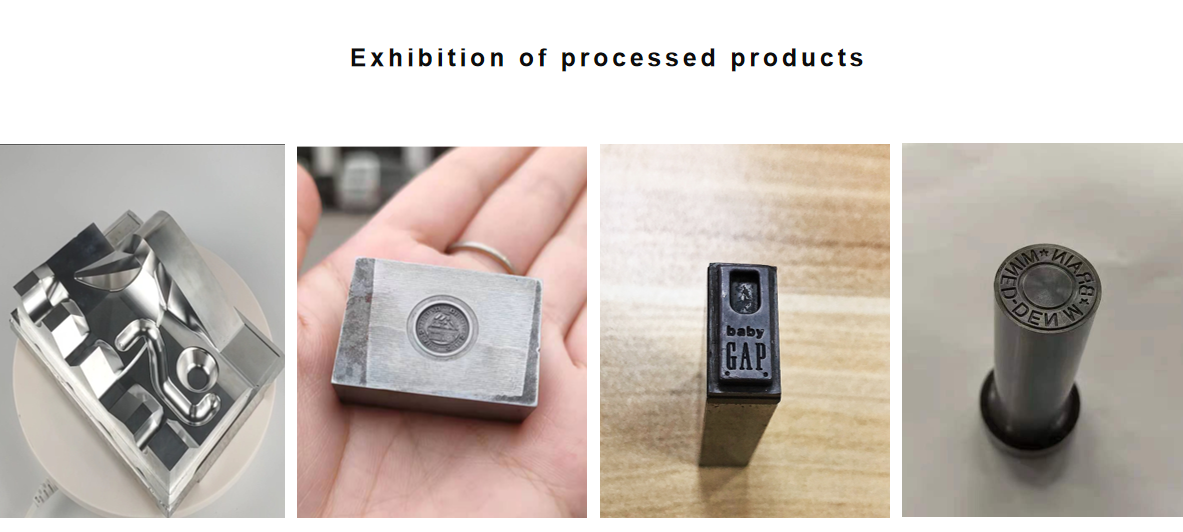

طلب:
-تصنيع قالب دقيق صغير
- قطب الجرافيت أو النحاس
-صنع عينة نموذجية بمواد مختلفة، مثل قالب الأحذية، وقوالب قطع غيار السيارات
- النقش السطحي، نقش الأشكال ثلاثية الأبعاد، النقش البارز ثلاثي الأبعاد والنقش المختلف
مواصفة
حركة محور X/Y/Z: 800/700/330 مم
X/Y/Z أقصى سرعة للتحرك: 24 م/دقيقة
X/Y/Z الحد الأقصى لمعدل تغذية القطع: 20 م/دقيقة
X/Y/Z قوة المحرك المؤازر 1.3 كيلو واط مع الفرامل
سرعة المغزل: 30000 دورة في الدقيقة
قوة محرك المغزل: 11 كيلو واط
ثقب مستدق المغزل (حجم النموذج/التثبيت):BT30
حجم الطاولة (الطول × العرض): 800*700 مم
الحد الأقصى للحمولة: 800 كجم
حجم الماكينة (الطول * العرض * الارتفاع): 2420*2420*2600 مم
وزن الماكينة: 4000 كجم
وحدة التحكم باستخدام الحاسب الآلي: LNC/SYNTEC
ATC: 12T سيرفو ATC
LEYO M6 قائمة المعلمات التقنية والتكوين | ||
أغراض | المعلمة | وحدة |
انتقال المحور X/Y/Z | 800/700/330 | مم |
سرعة الحركة السريعة لمحور X/Y/Z | 15 | مم/دقيقة |
سرعة تغذية القطع لمحور X/Y/Z | 12 | مم/دقيقة |
حجم المنضدة (L×W) | 800*700 | مم |
الحمولة القصوى | 800 | كجم |
سرعة المغزل | 30000 | دورة في الدقيقة |
قوة محرك المغزل | 11 | كيلوواط |
ثقب تفتق المغزل وقطر التثبيت | بي تي30-125 | مم |
فتحة T | 5-18×100 | مم |
المسافة بين وجه نهاية المغزل وطاولة العمل | 100-350 | مم |
المراقب المالي | إل إن سي/سينتيك | مم |
مكتبة الأدوات التلقائية | 12 | T |
الحد الأقصى لقطر الأداة (الشاغر المجاور) | 46 | مم |
الحد الأقصى لطول الأداة | 95-100 | مم |
الحد الأقصى لوزن الأداة | 1 | كجم |
وقت تغيير الأداة (الأداة المجاورة) | 1~2 | ثانية |
أبعاد الماكينة (الطول×العرض×الارتفاع) | 2420*2420*2600 | مم |
وزن الآلة | 4000 | كجم |
متطلبات الطاقة | 5 | كيلو فولت أمبير |
ضغط الهواء المطلوب | 6 | كجم ق / سم² |
تدفق الغاز المطلوب | 0.15 | م²/دقيقة |
التكوين الرئيسي | |||
أغراض | المواصفات والنموذج | مكان المنشأ | ملاحظات |
إطار الآلة | HT300 | الصين | LEYO |
نوع الصفائح المعدنية | غطاء كامل من الصفائح المعدنية | الصين | LEYO |

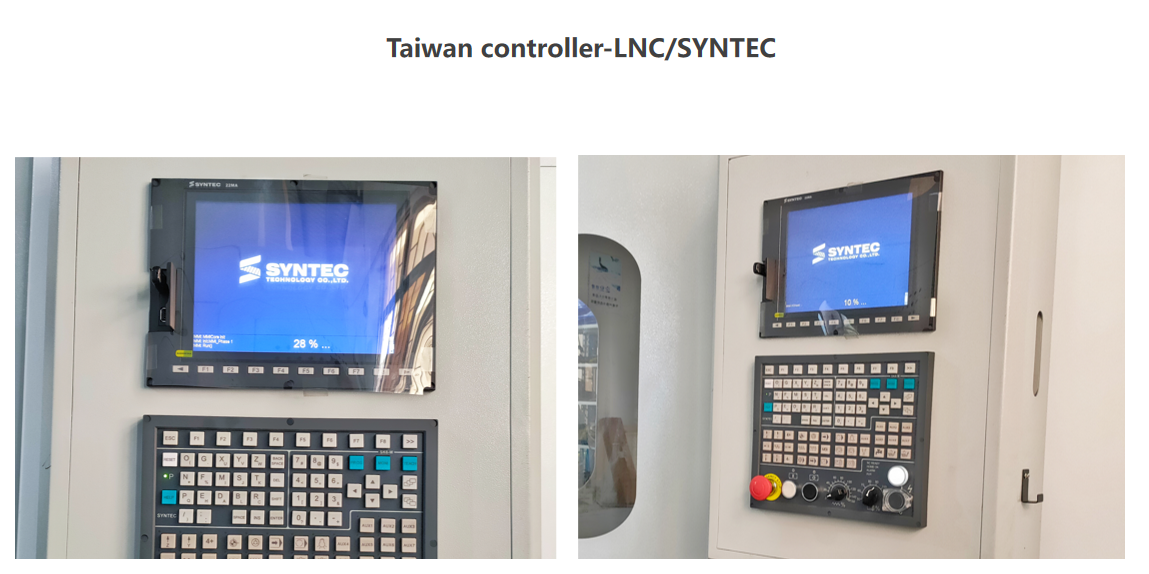

المراقب المالي | سينتيك 22MA | تايوان، الصين | سينتيك |

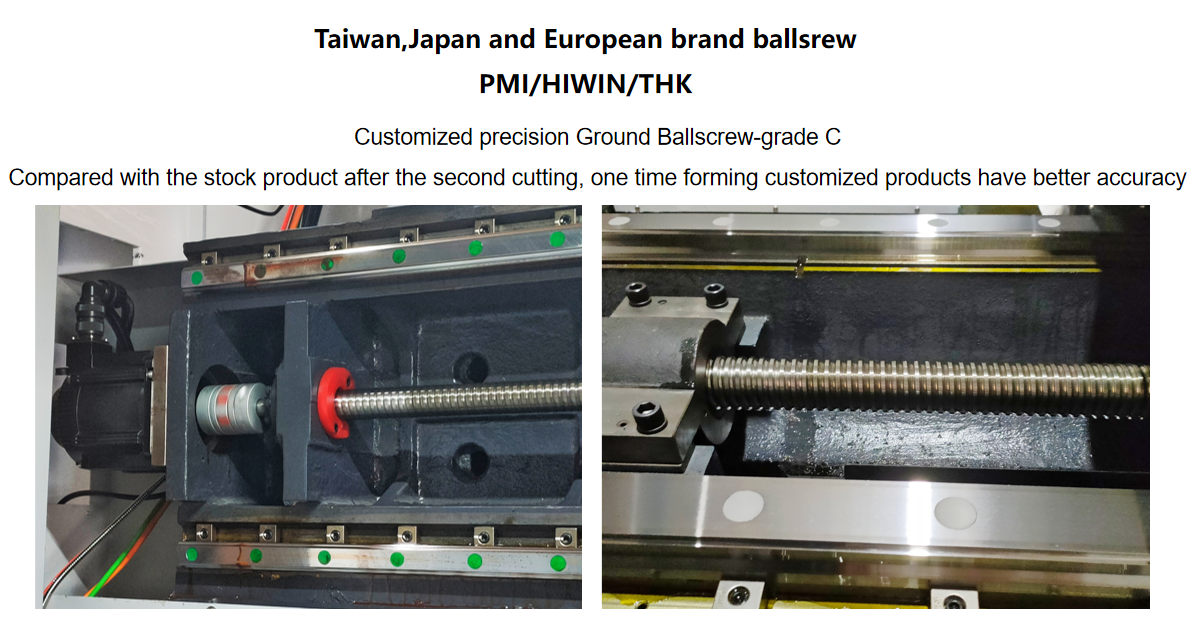

مسامير كروية | Φ32*05 دقة على مستوى C3 | تايوان، الصين/اليابان | مؤشر مديري المشتريات/هيوين/THK |

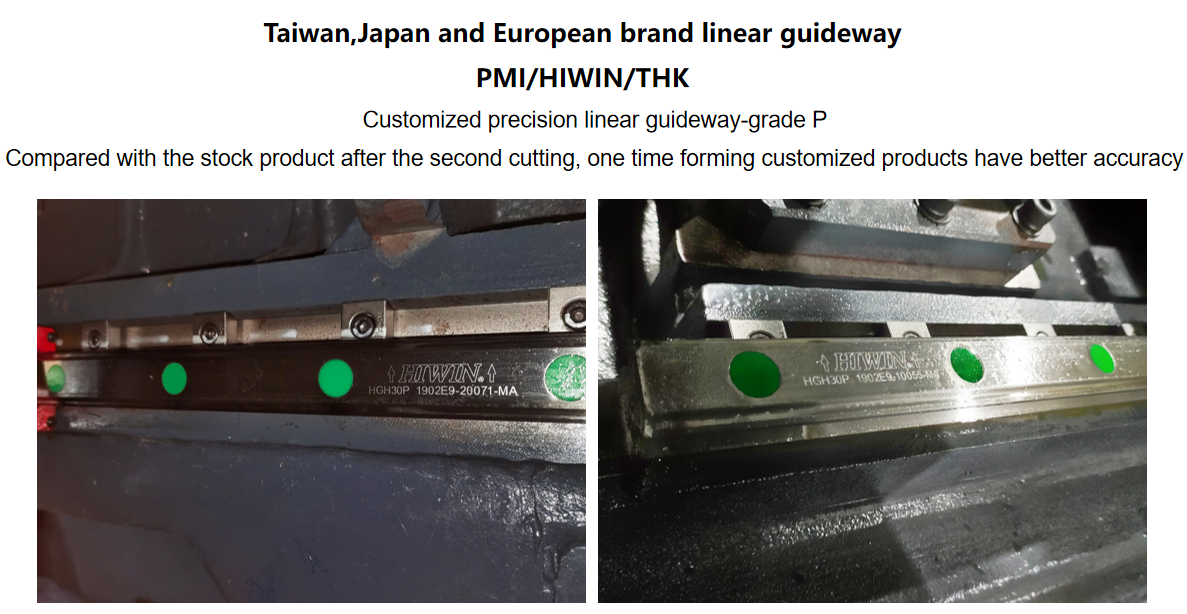

الارشادية الخطية | دقة 30 مم/2 مستوى P | تايوان، الصين/اليابان | مؤشر مديري المشتريات/هيوين/THK |
محرك سيرفو ثلاثي المحاور ومحرك | سينتيك/فيهتشي | تايوان، الصين | سينتيك/فيهتشي |
مغزل | BT30-30000 دورة في الدقيقة المغزل الميكانيكي | الصين | شيوتشانغ / هوادياو |
مكتبة الأدوات التلقائية | مكتبة سيرفو 12T | تايوان، الصين | LEYO |
تحمل قضيب المسمار | الفقير/SKF | سويسرا/ألمانيا | الفقير/SKF |
نظام التشحيم الأوتوماتيكي المركزي | 2L | تايوان، الصين | هيرج |
قطع نظام التبريد | مضخة التبريد وخزان الزيت | تايوان، الصين | مضخات السلالم |

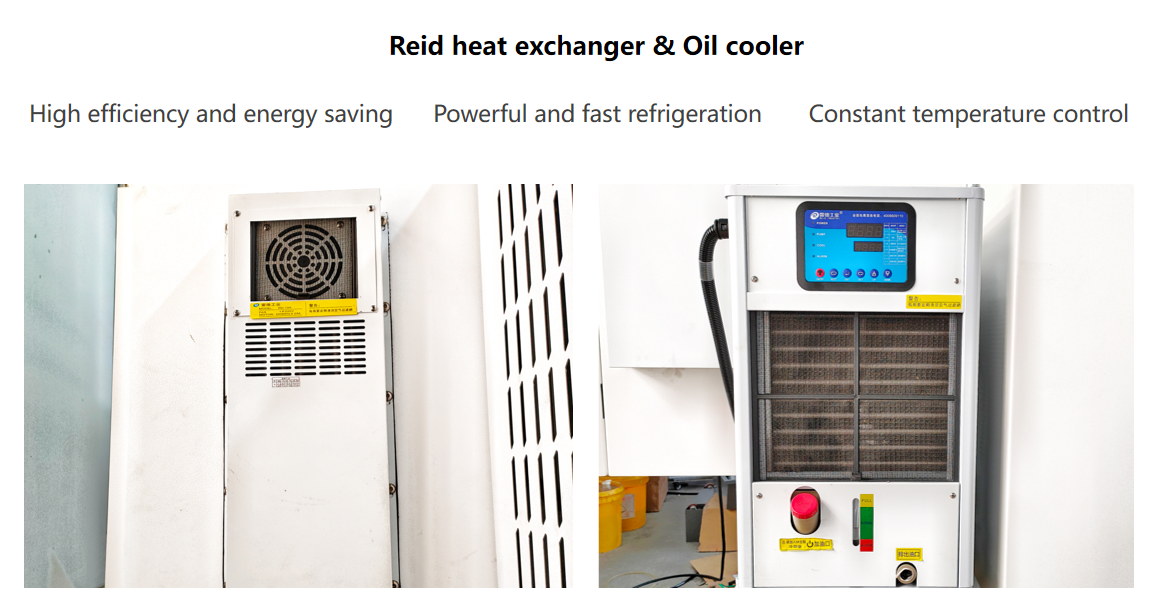

نظام تبريد المغزل | مبرد الزيت | تايوان، الصين | ريد |
نظام تبريد الصندوق الكهربائي | مبادل حراري بالحمل الحراري | تايوان، الصين | ريد |

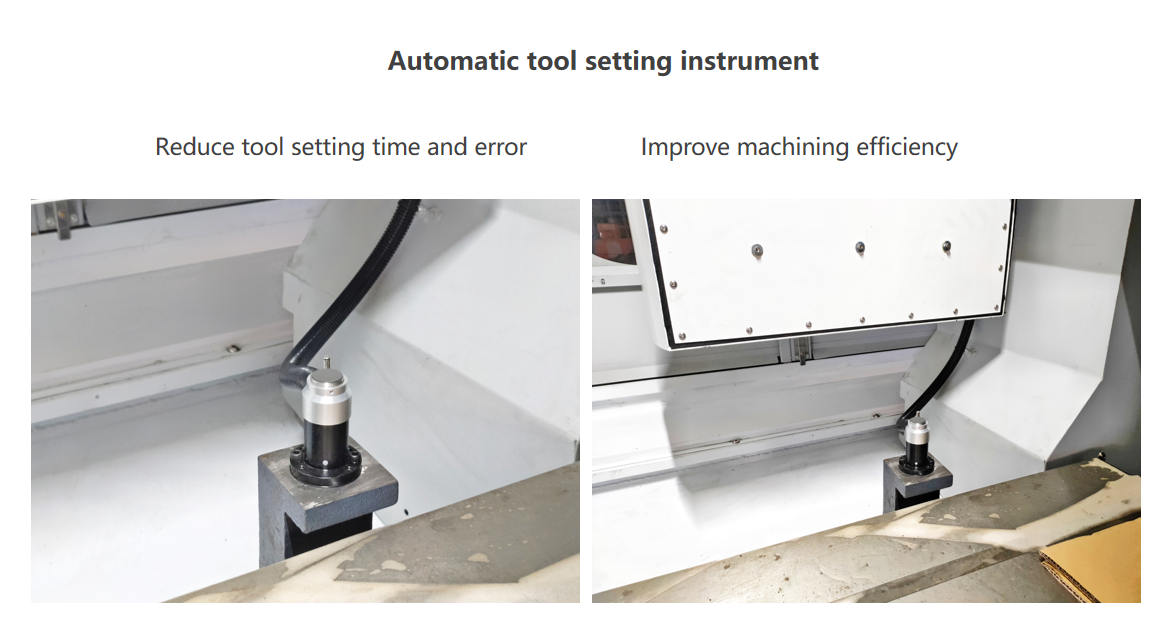

أداة إعداد الأداة التلقائية | تايوان، الصين | LEYO | |
عقارب | عجلة يدوية منفصلة | تايوان، الصين | LEYO |
إضاءة العمل | الصمام 24V8W | الصين | LEYO |
جهاز إنذار | ليد 24 فولت ثلاثة ألوان + صفارة | الصين | LEYO |
نظام نفخ العملية | تايوان، الصين | LEYO | |
نظام إيقاف التشغيل التلقائي | تايوان، الصين | LEYO | |
درع تلسكوبي للسكك الحديدية ذات ثلاثة محاور | الصين | LEYO | |
تتابع | فرنسا | شنايدر | |
المقاولين الكهرومغناطيسية | فرنسا | شنايدر | |

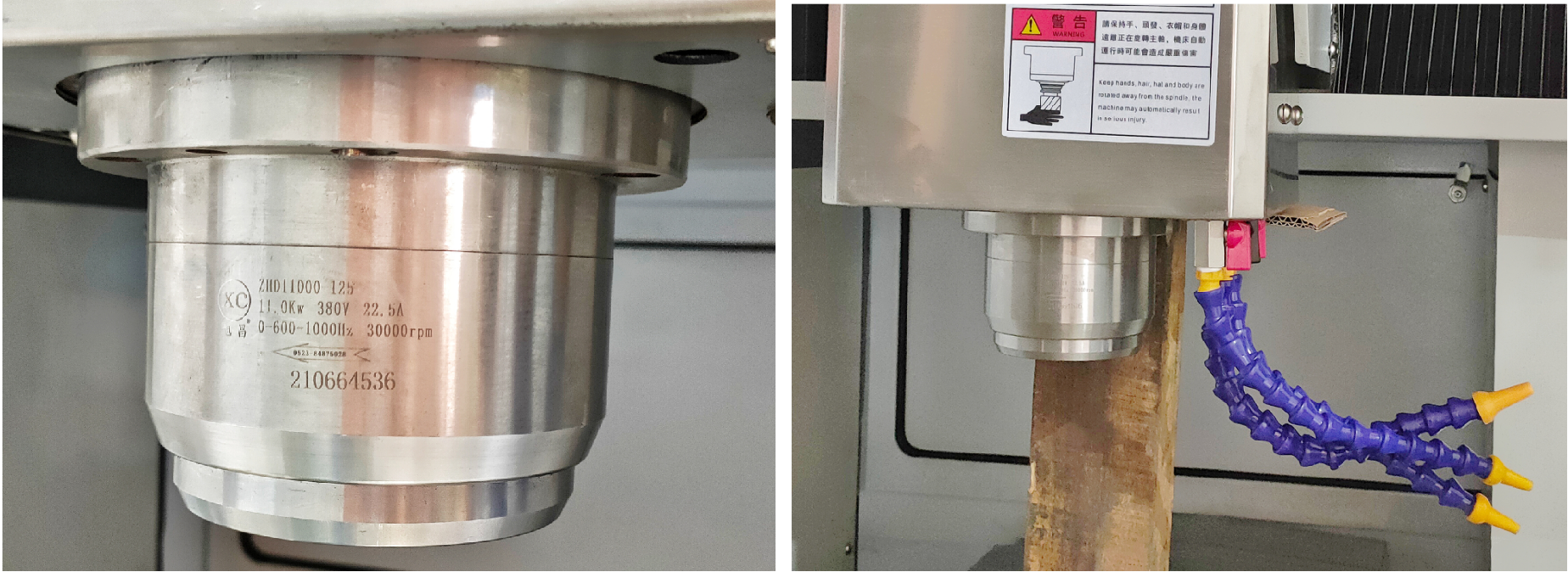

BT30 المغزل بمحرك مع فلانجة 11 كيلو وات 30000 دورة في الدقيقة

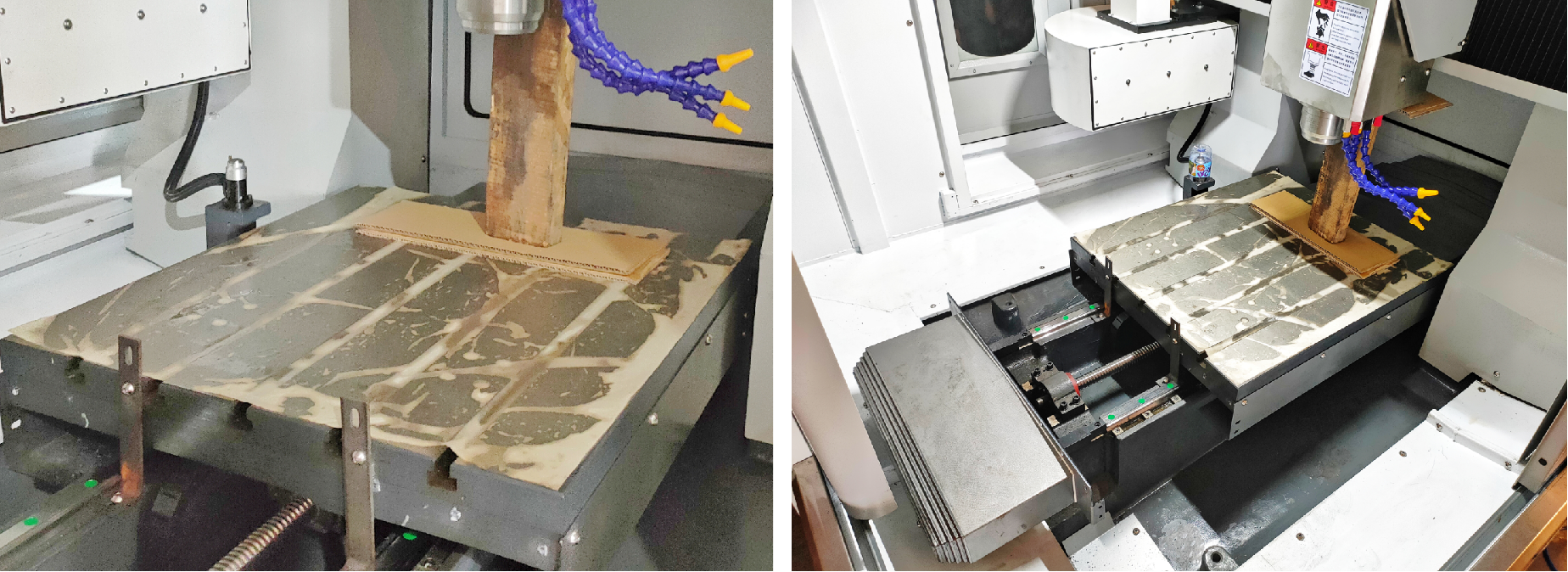

طاولة العمل: 800*700 الحمولة القصوى: 800 كجم

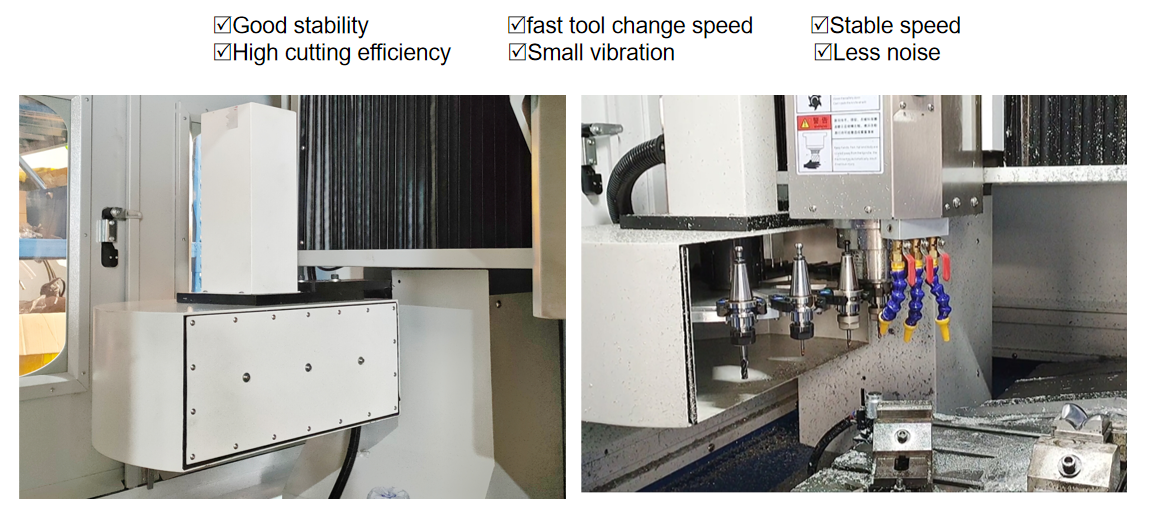

مكتبة الأدوات الأوتوماتيكية المؤازرة 12T - تحسين فعالية المعالجة
